在线式露点仪

更新时间:2017-07-13

一、仪器简介
    KEME-S型在线式露点仪采用进口电容式露点传感器,并结合了单片机的控制技术,具有体积小、重量轻、测量精度高、响应时间快,漂移小、操作简便的特点。
    该仪器采用128*64点阵液晶显示器,亮度高,无视角影响,直观醒目。全中文菜单(英文需定制),通俗易懂、简单可靠。
    信号输出采用标准4-20mA或Modbus协议的通讯输出,方便用户连接上位机进行记录和控制。上、下限触点输出可为用户提供两个报警控制点,触点容量大,动作迅速。
    本露点仪广泛适用于石油化工、冶金、电子电力、机械制造、粮食果品仓储等行业。
    以下事项需要在订货时说明:
    1、仪器量程、传感器类型
    2、抽气泵、外置过滤器、外置干燥器
    3、组态软件及上位机程序
    4、报警装置或特殊标准的信号输出
二、传感器简介
    1、高分子薄高分子薄膜材质是使用沉积在两个导电电极上的聚胺盐或醋酸纤维聚合物薄膜。当薄膜吸水或失水后,会改变两个电极间的介电常数。其特点是响应速度快,但是抗腐蚀能力弱,比较适合测量较高的湿度。
    2、氧化铝:氧化铝材质的传感器是用两个很薄的导电层覆盖在一个陶瓷基片上,位于导电层表面的多孔渗水非导电层将水蒸气引入传感器探头,从而改变电信号的输出特性。其特点是响应速度快,且抗腐蚀能力强,量程范围宽。
    3、不同的传感器适合不同的测量环境,请用户在使用前注意选型。
    4、对于氧化铝材质的传感器,若没有辅助干燥装置,则首次测量的时间根据被测气体露点的不同而不同。露点越低则测量时间越长,请用户在使用前注意!长期测量时则不存在此现象。
三、工作原理简介

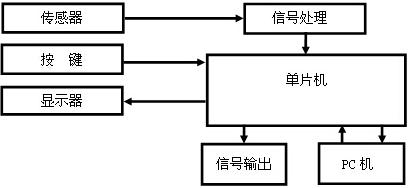

    1、本露点仪由气路系统、传感器、信号处理电路、单片机、电源系统、显示电路和按键组成。传感器将被测样气中的特定气体含量转换为电信号,经信号处理电路放大整形后,再送到单片机进行模拟量向数字量的转换,同时调取内部的校准数据进行运算处理,然后由显示电路把测得的值显示出来。
    2、本仪器将气体的浓度值转变为标准信号输出(例如4-20mA或RS232通讯信号等),送给接收装置。
    3、当浓度值高于上限触点输出设定值的时候,上限继电器吸合,常开端与公共端连通,常闭端与公共端断开。当浓度值低于上限触点输出设定值的时候,上限继电器断开,常开端与公共端断开,常闭端与公共端连通。
    4、当浓度值低于下限触点输出设定值的时候,下限继电器吸合,当浓度值高于下限触点输出设定值的时候,下限继电器断开。
四、参数说明

1、仪器型号:KEME-S型露点仪
    2、防爆类型:非防爆型
    3、分析原理:高分子薄膜氧化铝
    4、被测组分:H2O
    5、量程范围:     ~     ℃
    6、分 辨 率:0.1℃
    7、基本误差:≤±1.5℃(DP > -60℃ 高湿)  ≤±2.0℃(DP≤-60℃ 低湿)
    8、漂   移:≤±0.5℃
    9、预热时间:5min
   10、响应时间:T90≤5 min(由低湿度到高湿度)
   11、样气压力:0.05~0.25 Mpa
   12、流量要求:1.0~2.5L/ min
   13、工作环境:温度要求:-5~50℃    湿度要求:≤90% RH
   14、模拟输出:4-20mA(对应范围可任意设置)最大负载500Ω      ~
   15、通讯输出:RS232RS485---MODBUS / RTU协议
   16、触点输出:上、下限触点输出(报警点可任意设置) 触点容量:250VAC/5A
   17、供电电源:100~240VAC±10% 50/60Hz 1A
   18、外形尺寸:268(宽)×133(高)×310(深) mm
                 165(宽)×165(高)×300(深) mm
                 160(宽)×160(高)×300(深) mm
